Plankote nedir?

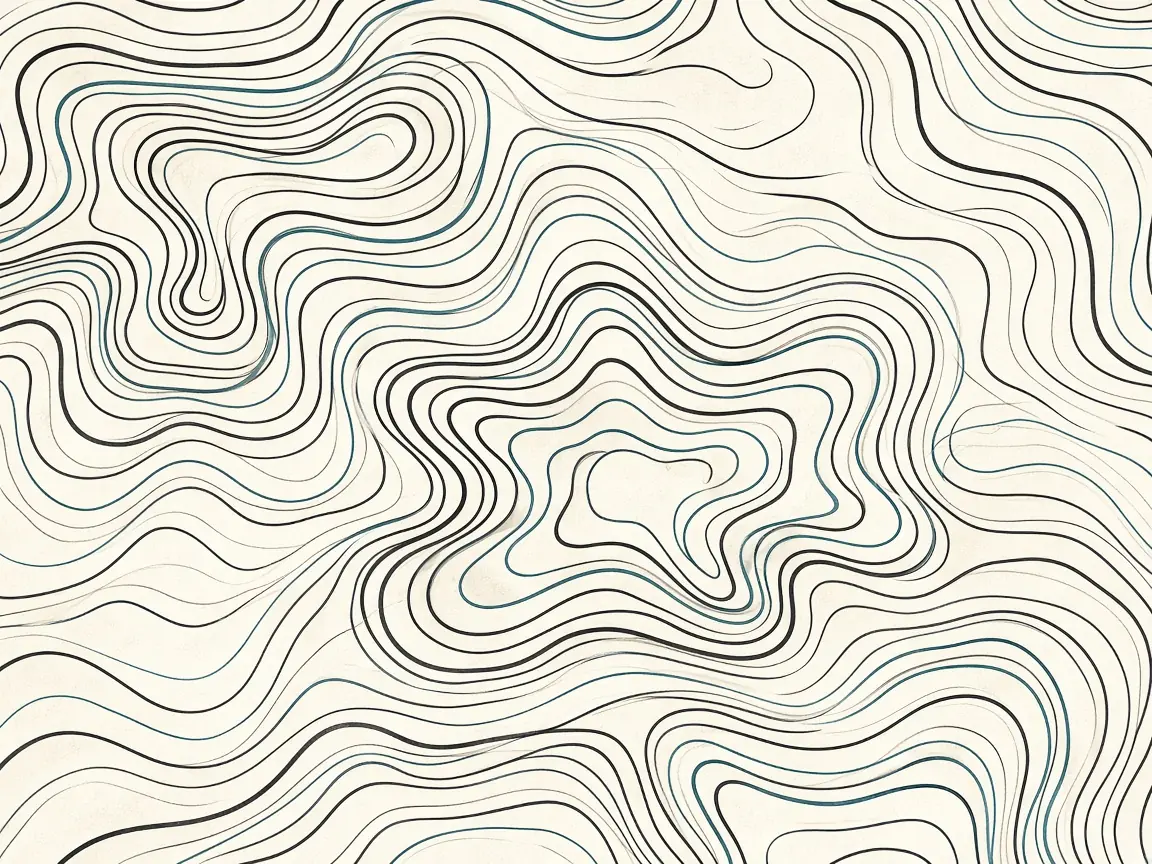

Plankote, arazi yüzeyindeki yükseklikleri proje ekibinin kullanabileceği bir plana dönüştürür. Arazide ölçülen noktaların kotu işlenir; noktalar yeterince sık ve arazinin kırıldığı yerlerde ise eşyükselti eğrileri bu noktalardan üretilir. Eğriler birbirine yaklaştıkça eğim artar, açıldıkça yüzey yatıklaşır. Böylece mimar ve inşaat mühendisi, yapının oturacağı zeminin hangi yönde yükseldiğini çizim üzerinden görür.
Çalışmanın içine yalnızca yükseklik girmek zorunda değildir. Bina, bahçe duvarı, yol kenarı, şev, dere yatağı, enerji direği veya proje sınırını etkileyen başka unsurlar kapsamda istenmişse plana işlenir. Ayrıntı, işin başında konuşulan teslim listesine göre değişir. Ankara plankote aramasında çoğu zaman beklenen çıktı; kotlu plan, eşyükselti ve proje ekibinin açabileceği sayısal dosyadır.
Plankote ile halihazır harita aynı iş değildir. Halihazır, mevcut yapılaşmayı ve planimetrik detayı daha geniş anlatır. Plankote, yüksekliği ve topoğrafyayı öne alır. İki ürünün birlikte istendiği işler de vardır.
Plankote hangi projelerde kullanılır?
Mimari ve inşaat projelerinin ön hazırlığı
Kat kotu, giriş, otopark eğimi ve yapının araziye oturuşu plankote olmadan tahminle kalır. Mevcut zemin kotu, projenin ±0.00 kararını ve kazı sınırını doğrudan etkiler. Ankara plankote hizmeti bu nedenle ruhsat öncesi veya uygulama projesinden önce istenir.
Arazi geliştirme çalışmaları
Parsel birleştirme, yeni yerleşim veya sanayi tahsisi gibi işlerde arazinin doğal eğimi yol, ada ve teras kararlarını belirler. Plankote, geliştirmenin ilk yerleşim eskizine altlık olur.
Eğim ve kot değerlendirmeleri
İmar çapında verilen yol kotu ile parselin kendi yüzeyi her zaman örtüşmez. Eğim analizi, girişin nereden alınacağını, rampanın sığıp sığmayacağını ve istinat gerekip gerekmeyeceğini gösterir.
Hafriyat ve kazı-dolgu planlaması
Kazı ve dolgu hacmi, mevcut yüzey ile proje yüzeyi karşılaştırılarak bulunur. Bu hesabın adı kübajdır. Sağlıklı kübaj, dağınık birkaç noktayla değil, araziyi temsil eden bir plankote veya sayısal arazi modeliyle yapılır.
İstinat duvarı ve saha düzenleme
Duvar yüksekliği, komşu parsel kotu ve şev çizgisi araziden okunur. Bahçe tesviyesi, spor alanı veya otopark gibi saha düzenlemelerinde plankote, kademelerin nereye oturacağını gösterir.
Altyapı ve çevre düzenleme
Yağmur suyu akışı, kanal eğimi ve tesis kotu mevcut zemine bağlıdır. Altyapı ve çevre düzenleme projelerinde plankote, hattın hangi kottan geçeceğini konuşmak için ortak dil oluşturur.
Topoğrafik değerlendirme
Bazı işlerde amaç bir imar paftası değil, yamacın, sırtın veya çanağın okunmasıdır. Eşyükselti aralığı ve nokta sıklığı bu amaca göre seçilir. Daha sık eğri, daha fazla saha noktası demektir; her projede en sık aralık gerekmez.
Plankote ölçümü nasıl yapılır?
- 1
Proje ihtiyacı ve alan
İl, ilçe, yaklaşık alan, kullanım amacı ve istenen çıktı konuşulur. Varsa vaziyet, imar durumu veya eski harita işe başlarken incelenir.
- 2
Saha keşfi ve ölçüm planı
Görüş, eğim, bitki örtüsü, yapılaşma ve çalışma güvenliği değerlendirilir. Noktaların nerede sıklaşacağı bu planda belli olur.
- 3
Yöntemin seçilmesi
Özkoçak Haritacılık çalışmalarında GNSS, total station, drone destekli haritalama ve lazer tarama proje ihtiyacına göre kullanılır. Açık ve geniş arazide hava görüntüsü hız kazandırır. Sık yapı, ağaç veya keskin köşe olan yerde yersel ölçme öne çıkar. Yöntem, işe başlamadan netleştirilir.
- 4
Arazi verisinin toplanması
Kırık hatlar, şev dibi ve üstü, yol, duvar ve yapı köşeleri gibi yüzeyi anlatan noktalar ölçülür. Düz bir tarlada seyrek bir ağ yeterli olabilir; kademeli bir bahçede her kademe ayrıca okunur.
- 5
Kontrol ve değerlendirme
Noktalar ofiste sayısal modele dökülmeden önce uç değerler ve eksik bölgeler kontrol edilir. Netcad ve AutoCAD Civil 3D bu değerlendirmenin yapıldığı yazılımlardandır.
- 6
Çizim ve çıktılar
Kot noktaları, eşyükselti eğrileri ve kapsamdaysa kesitler hazırlanır. Teslim, konuşulan dosya biçiminde yapılır.
- 7
Teslim ve teknik anlatım
Hangi noktaların ölçüldüğü, eğri aralığının ne anlama geldiği ve modelin hangi yüzeyi temsil ettiği teslim sırasında açıklanır. Proje ekibinin dosyayı doğru kot sisteminde açması bu anlatımın parçasıdır.
Plan, eğri, model ve kesit

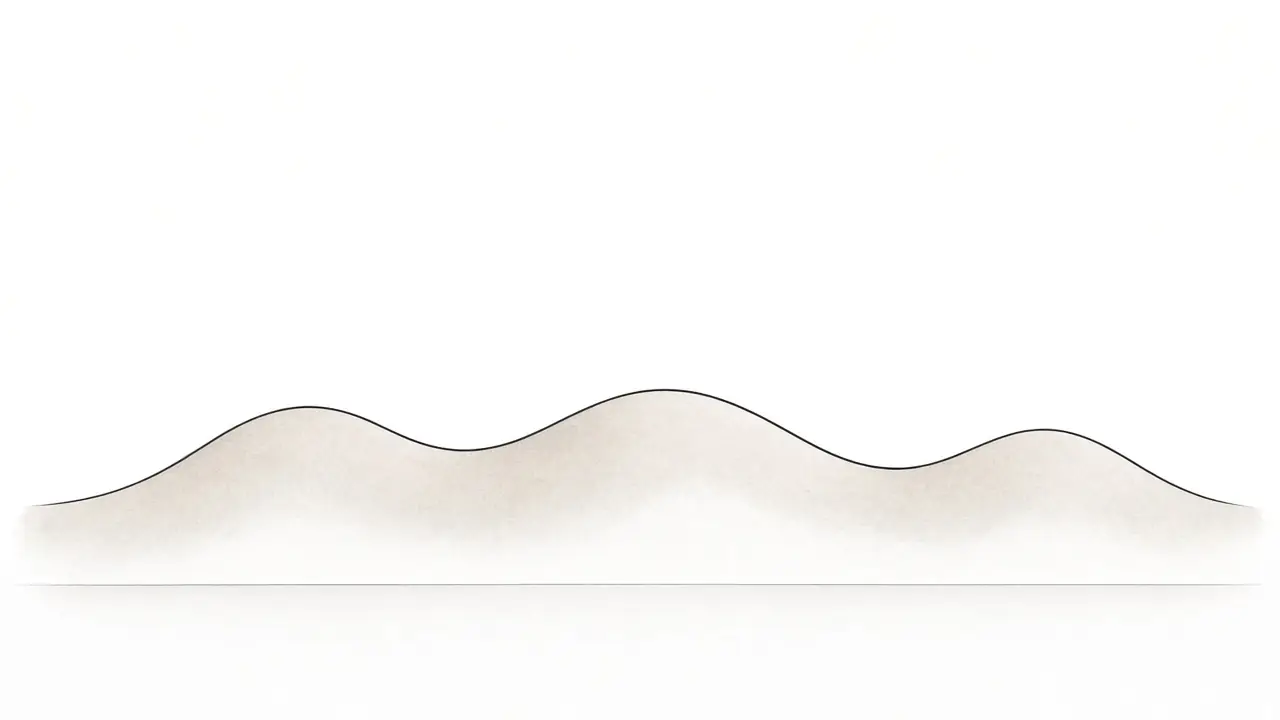

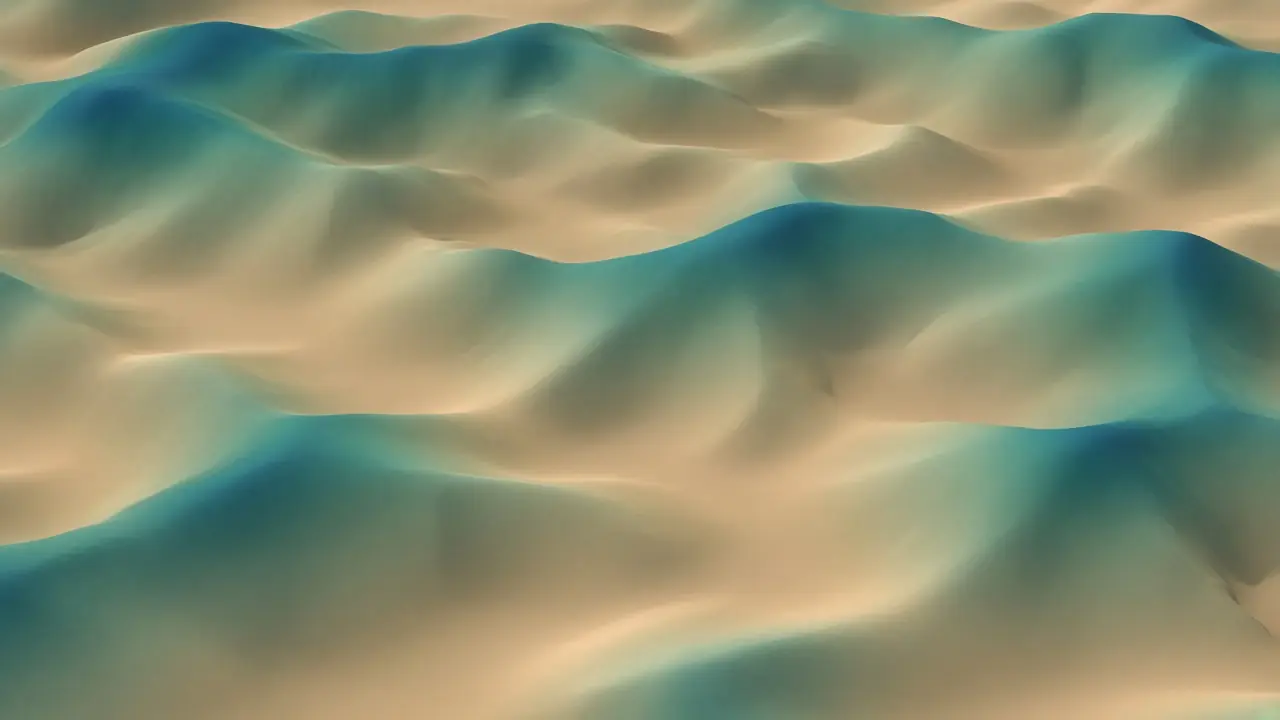

Kotlu plan, eşyükselti, sayısal yüzey ve kesit birlikte okunduğunda arazinin nereye aktığı ve nerede kırıldığı anlaşılır.
